当前位置：首页 - 产品展示 -

以下为仪尚佳自动化设备有限公司的产品，点击相应的图片或文字进入查看详细产品列表

		YDT01系列扭矩传感器

		一．概述传感器扭矩测量采用应变电测技术。在弹性轴上粘贴应变计组成测量电桥，当弹性轴受扭矩产生微小变形后引起电桥电阻值变化，应变电桥电阻的变化转变为电信号的变化从而实现扭矩测量。当测速码盘连续旋转时，通过光电开关输出脉冲信号，根据码盘的齿数和输出信号的频率，即可计算出对应的转速。适用于检测各种机械加工中心、自动机床的工作过程中的扭矩，各种旋转动力设备所传递的扭矩及效率等领域。二．技术指标 1．测量范围：0.5N·m--100 N·m（分若干档） 2．非线性度：±0.1%--±0.3%（Ｆ·Ｓ） 3．重复性：±0.1%--±0.2%（Ｆ·Ｓ） 4．精度：±0.2%--±0.5%（Ｆ·Ｓ） 5．环境温度： -40℃ - -65℃ 6．过载能力：140% 7．频率响应：100 ms 8．输出信号：频率方波 (标准产品)，也可以为 4-20 毫安电流或电压信号。零扭矩：10 KHz 正向满量程：15 KHz 反向满量程：5 KHz 9．输出电平：5V（可以根据客户的要求作出调整)，负载电流<10mA。 10．信号插座： (1)0. (2)-12V. (3)+12V. (4)扭矩信号. (5)转速. 11．绝缘电阻：大于 210MΩ 12．相对湿度：£90%RH 三．外形尺寸四．选型尺寸其中 10N.m 规格包括：1N.m；2N.m；3N.m；5N.m；10N.m；20N.m ；30N.m。也可根据用户特殊制作。精度达到国内同行业领先水平，可制作防爆，防磁，等特殊情况下用的传感器。五．安装方式 1、可以水平安装或垂直安装使用。 2、当传感器水平安装联轴器重量较大时，应在连接部分加装轴承支架，避免传感器产生弯矩。 3、使用两组联轴器将传感器安装在动力源和负载之间。 4、建议用挠性、弹性或万向节联轴器，以保证同心度＜ 0.1mm 。 5、动力及负载设备必须固定可靠，避免振动。 6、将本传感器的基座与设备的基座固定可靠，如中心高须调节合适以避免产生弯矩。

		YTT01A系列应变式扭矩传感器

CYB-820S防爆型扭矩传感器

CYB-820S防爆型扭矩传感器

一、概述：

CYB-820S转矩转速传感器不需要变压器耦合实现了非接触式，直接输出4~20mA电流信号，抗干扰能力强，性能稳定、可靠，使用方便，可长期工作。广泛应用于钻井机械、电机、减速机、柴油机、拧紧机等需要防爆测量转矩、转速和功率的场合。

二、技术特点

1. 检测精度高、稳定性好、直接输出4~20mA模拟量电流信号抗干扰能力强

2. 体积小，重量轻、易于安装

3. 不需反复调零，即可连续测量旋转扭矩

4. 应变弹性体强度大，可承受120%载荷；

5. 抗干扰性强，可任意位置，任意方向安装；；

6. 传感器部分可脱离二次仪表独立使用，直接与测量板卡、PLC或DCS组成扭矩测量装置

三、应用领域：

1.航空航天、拧紧机系统

2.检测各种机械加工中心、自动机床的工作过程中的扭矩；

3.检测各种旋转动力设备系统所传递的扭矩及效率；

4.可用于制造粘度计、电动（气动、液力）扭力扳手

四、技术指标

检测类型	旋转扭矩
量程	±（0.5、1、5、10、20、50、100、200、300、500、1000）N.m
	±（2000、3000、5000、10000）N.m
	或按客户要求加工订做。
转速范围	0—3000转以内（基本型）
	0—6000转以内
	0—10000转以内（特制加工）
精度等级	±0.25%FS(包括非线性、迟滞、重复型)（客户要求）
精度等级	±0.5%FS(包括非线性、迟滞、重复型)（基本型）
供电范围	24VDC
扭矩信号	4~20mADC（零扭矩：12mADC）
转速信号输出	60个脉冲/转
频率响应	≤100毫秒
长期稳定性	±0.5%FS
工作温度	－20～65℃
过压过载	满量程1.5倍压力
相对湿度	80%±10%
绝缘强度	200MΩ（100V）
防爆等级	ExiaIICT6
防爆证号	CNEx04755
关联设备	S2022安全栅

CYB-803S旋转型扭矩传感器

一、概述：
CYB-803S旋转型扭矩传感器是在离子束溅射薄膜应变桥专有技术基础上研制开发的，专门用于测量扭矩参数的传感器。本系列扭矩传感器采用应变桥电测技术，用一组环形变压器非接触提供电源，用微功耗信号耦合器代替了环形变压器进行非接触传递信号，有效地克服了电感耦合信号带来的高次谐波自干扰及能源环形变压器对信号环形变压器的互干扰，同时将输出尖脉冲变成等方波信号，因此本系列扭矩传感器可以长时间，高转速运转。
CYB-803S用于测量旋转扭矩值。由于输出为方波频率信号或4-20mA电流信号，抗干扰能力强，使用方便。传感器由于是变压器感应供电，可以长期工作，广泛应用于电机、发电机、减速机、柴油机的转矩、转速和功率的检测。

二、技术特点

检测精度高、稳定性好
体积小，重量轻、易于安装
测量正、反向扭矩
没有集流环等磨损件，可以高转速长时间运行
应变弹性体强度大，可承受120%载荷；
输出4—20mA电流信号，抗干扰性强，可任意位置，任意方向安装；
传感器部分可脱离二次仪表独立使用，直接与测量板卡、PLC或DCS组成扭矩测量装置

三、应用领域：
◆检测电动机、内燃机等旋转动力设备，输出扭矩及功率；
◆检测发动机、风机、泵、搅拌机、减速机、变速器、螺旋桨、钻探机械等设备的负载扭矩及输入功率；
◆检测各种机械加工中心、自动机床的工作过程中的扭矩；
◆检测各种旋转动力设备系统所传递的扭矩及效率；
◆检测扭矩的同时可以检测转速、轴向力；

四、技术指标

检测类型	旋转扭矩
量程	±（5、10、20、50、100、200、300、500、1000）N.m
	±（2000、3000、5000、10000.20000.50000.80000）N.m
	超大大量程：±（100000、200000、500000、1000000）N.m
	或按客户要求加工订做。
转速范围	0—3000转以内（基本型）
	0—6000转以内
	0—10000转以内（特制加工）
精度等级	±0.1%FS(包括非线性、迟滞、重复型)特制加工
	±0.25%FS(包括非线性、迟滞、重复型)（客户要求）
	±0.5%FS(包括非线性、迟滞、重复型)（基本型）
供电范围	±15VDC	12~36VDC
信号输出	5—15KHz脉冲信号（零扭矩：10KHZ）
	4~20mADC（零扭矩：12mADC）
	1~5VDC(零扭矩：3VDC)
	0~5/10VDC（零扭矩2.5V/5VDC）
转速信号输出	60个脉冲/转
频率响应	≤100毫秒
长期稳定性	±0.5%FS
工作温度	－20～65℃
过压过载	满量程1.5倍压力
相对湿度	80%±10%
绝缘强度	200MΩ（100V）

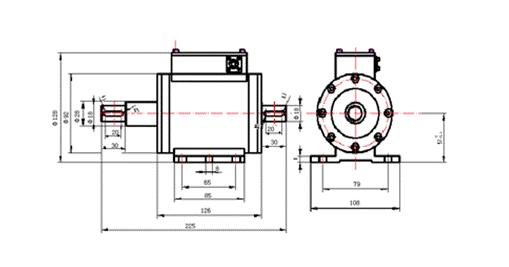

五、外型尺寸图

六、选型对照表

注：本页中所列尺寸为参考尺寸，详细请按订货时的具体尺寸为准。

七、安装示意图

八、安装注意事项
1、先测量变送器的轴径和中心高，待装；
2、使用两组联轴器，将传感器安装在动力源和负载之间；
3、建议使用弹性万向节联轴器安装，以保证同心度＜0.05mm以下；
4、动力及负载设备必须固定可靠避免振动；
5、将本传感器的基座与设备的基座固定可靠，中心高度必须调节合适，以避免产生弯矩；
6、安装底座必须有一定的强度；
7、待全部安装完毕确认无误的情况下，方可通电调试。
注：确定正、反向转矩，将轴一端固定，另一端顺时针施加扭力，确定为正向转矩；相反则为负向转矩。传感器的安装必须由专业机械安装人员安装。

CYB-803A小量程扭矩传感器

一、概述
CYB-803A型扭矩传感器是CYB-803S型的另一种结构形式，它主要应用于微量程(2Nm以下)扭矩的测量。当扭矩测量值小于2Nm时，旋转体支撑轴承的摩擦力矩就成了不可忽略的干扰因素。CYB-803A型采取应变区和供电、发射区分开布置，因此应变区也就避开轴承的影响。

二、技术特点：

体积小，重量轻、易于安装
测量正、反向扭矩
输出4—20mA电流信号，抗干扰性强，可任意位置，任意方向安装；

三、应用领域：
◆检测电动机、内燃机等旋转动力设备，输出扭矩及功率；
◆检测发动机、风机、泵、等设备的负载扭矩及输入功率；
◆检测各种机械加工中心、自动机床的工作过程中的扭矩；
◆检测各种旋转动力设备系统所传递的扭矩及效率；

◆可用于制造粘度计、电动（气动、液力）扭力扳手

四、技术指标

检测类型	旋转扭矩
量程	±（0.1、0.2、0.3、0.5、1、2）N.m
	或按客户要求加工订做。
转速范围	0—3000转以内（基本型）
	0—6000转以内（特制加工）

精度等级	±0.5%FS(包括非线性、迟滞、重复型)（基本型）

供电范围	±15VDC	12~36VDC
信号输出	5—15KHz脉冲信号（零扭矩：10KHZ）
	4~20mADC（零扭矩：12mADC）
	1~5VDC(零扭矩：3VDC)
转速信号输出	60个脉冲/转
频率响应	≤100毫秒
长期稳定性	±0.5%FS
工作温度	－20～65℃
过压过载	满量程1.5倍压力
相对湿度	80%±10%
绝缘强度	200MΩ（100V）

外型尺寸图

注：本页中所列尺寸为参考尺寸，详细请按订货时的具体尺寸为准。

安装示意图

安装要求
1、由于CYB-803A型与CYB-803S型结构的不同，因此用户一定要把A端与需测试系统相连；
2、由于量程较小A端无轴承支撑,安装时应尽可能的避免附加力的影响，并限制测量时的过载量（过载量≤50%）。
3、为了减少连轴器重力的影响，建议用户垂直使用。
4、测量电动机的输出扭矩时，将电动机的输出轴与传感器测量端相连接，在传感器的辅助端上连接一台直流电机，在发电机的输出端连接一个滑线电位器，改变发电机的负载电流，既可调节被测电机的输出扭矩。
5、测负载阻力扭矩时，将负载设备与传感器的测量端相连接，在传感器的辅助端上连接相应功率的电动机，启动电动机即可检测出负载设备的阻力矩。

安装注意事项

1、先测量变送器的轴径和中心高，待装；
2、使用两组联轴器，将传感器安装在动力源和负载之间；
3、建议使用弹性万向节联轴器安装，以保证同心度＜0.05mm以下；
4、动力及负载设备必须固定可靠避免振动；
5、将本传感器的基座与设备的基座固定可靠，中心高度必须调节合适，以避免产生弯矩；
6、安装底座必须有一定的强度；
7、待全部安装完毕确认无误的情况下，方可通电调试。
注：确定正、反向转矩，将轴一端固定，另一端顺时针施加扭力，确定为正向转矩；相反则为负向转矩。传感器的安装必须由专业机械安装人员安装。
